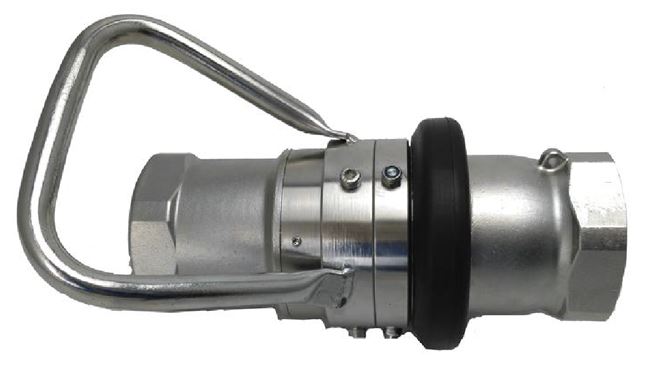

船舶干式接頭-Dry Coupler
CANALHOSE-DC干式快速接頭廣泛應用于各個行業，包括海上傳輸，化工，制藥，乳品及飲料等產業。
DC干式接頭是依照NATO 標準STANAG 3756 生產的，因此能夠與國際上的TODO、Mann-Tek and Avery Hardoll 及采用該標準生產的公司產品相匹配。
CANALHOSE-DC 干式快速接頭具有以下特點：
CANALHOSE-DC 干式快速接頭具有以下特點：
• 連接或斷開快速高效且物料損失量極少
• 降低人為操作失誤的可能性
• 流體的泄露幾率幾乎為零
• 操作輕松自如
• 防止產品之間的交叉污染
• 確保人員健康安全，防止環境污染。
工作原理
工作原理

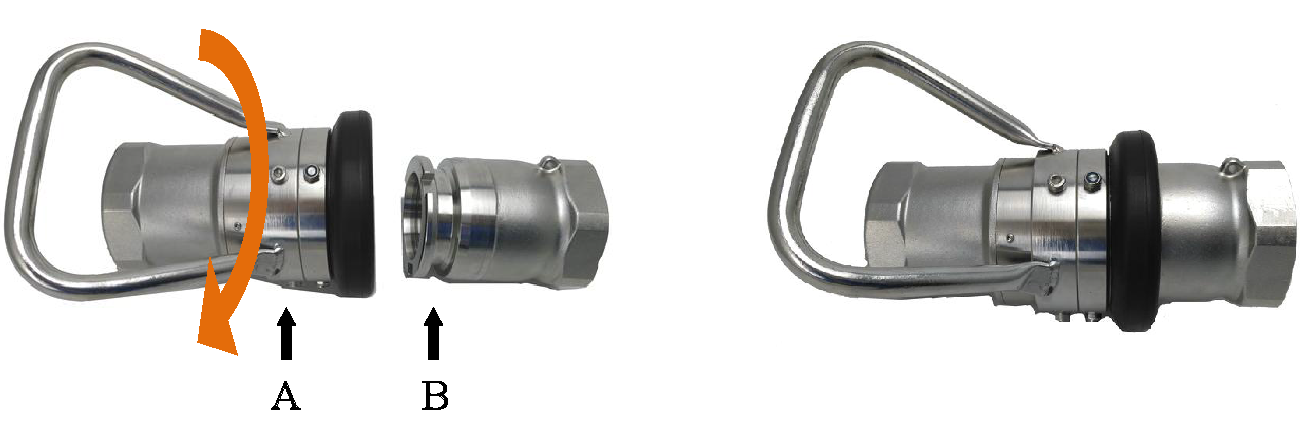

將母頭端（圖示A）對準公頭端（圖示B）順時針旋轉15°連接在一起，此時，閥門還是關閉的。繼續順時針
旋轉90°才能打開閥門，產品開始流通。關閉閥門和打開接頭，采用以上相反的步驟。
CANALHOSE-DC 干式接頭設計特點（以不銹鋼材質為例）

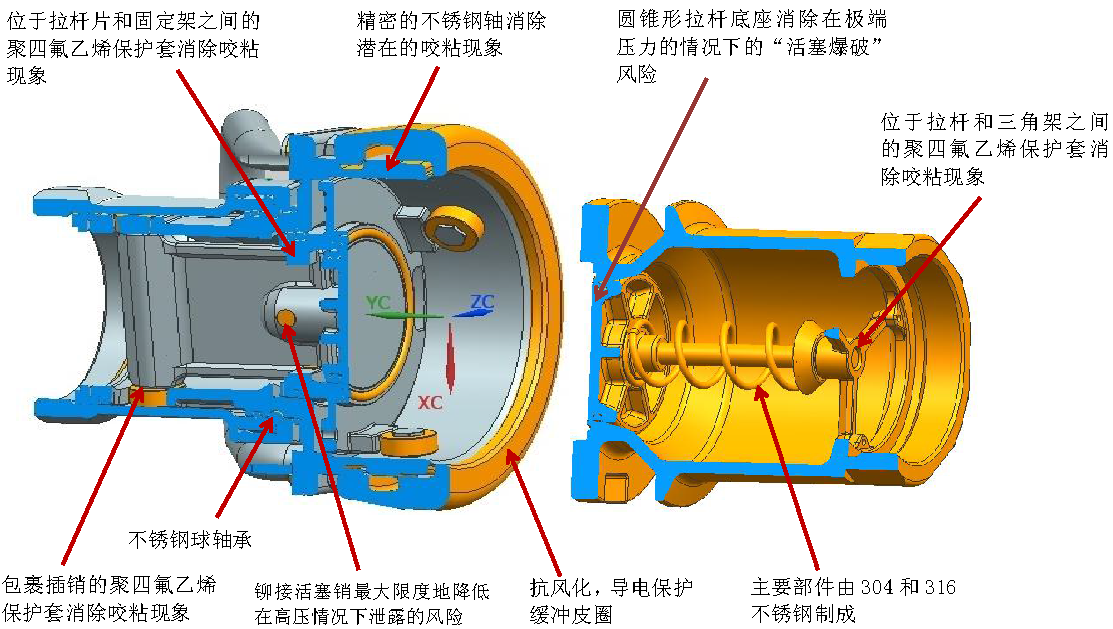

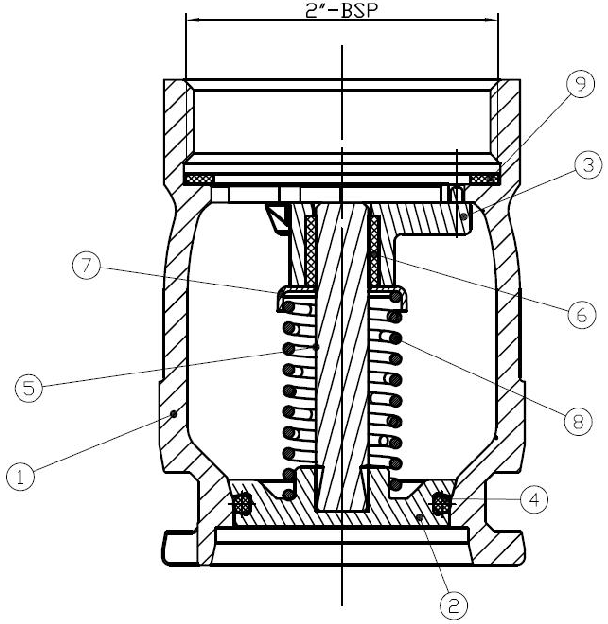

CANALHOSE-DC 干式接頭結構圖,

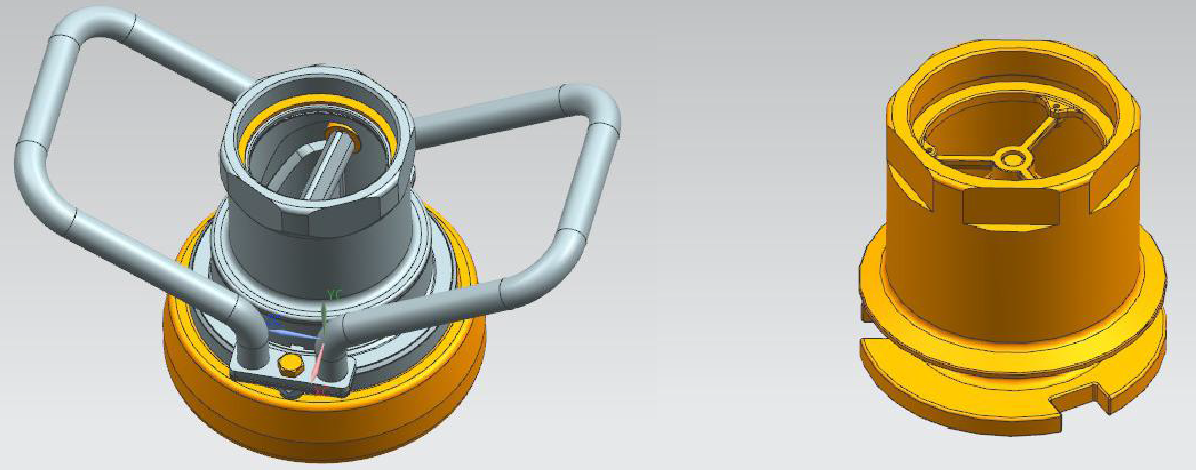

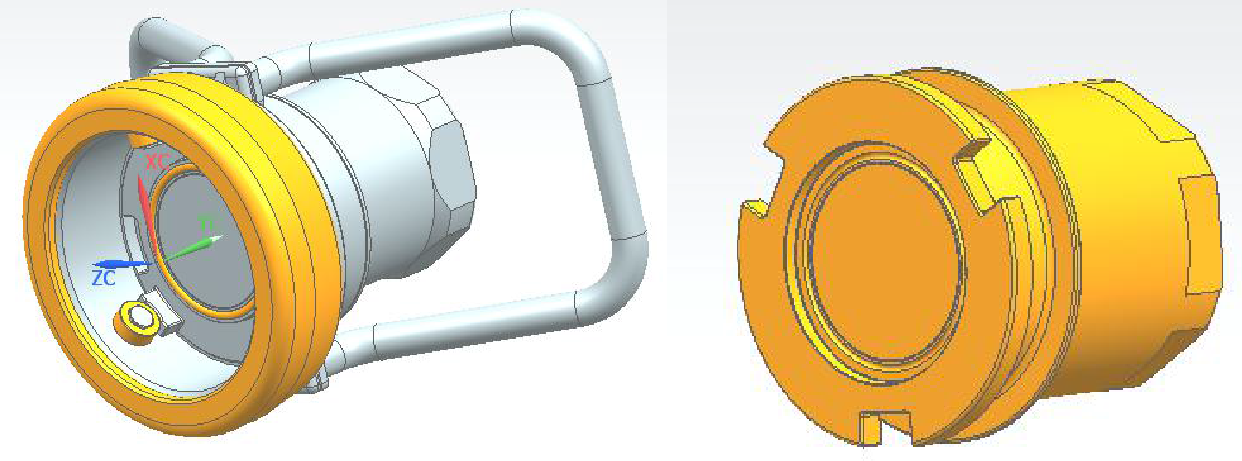

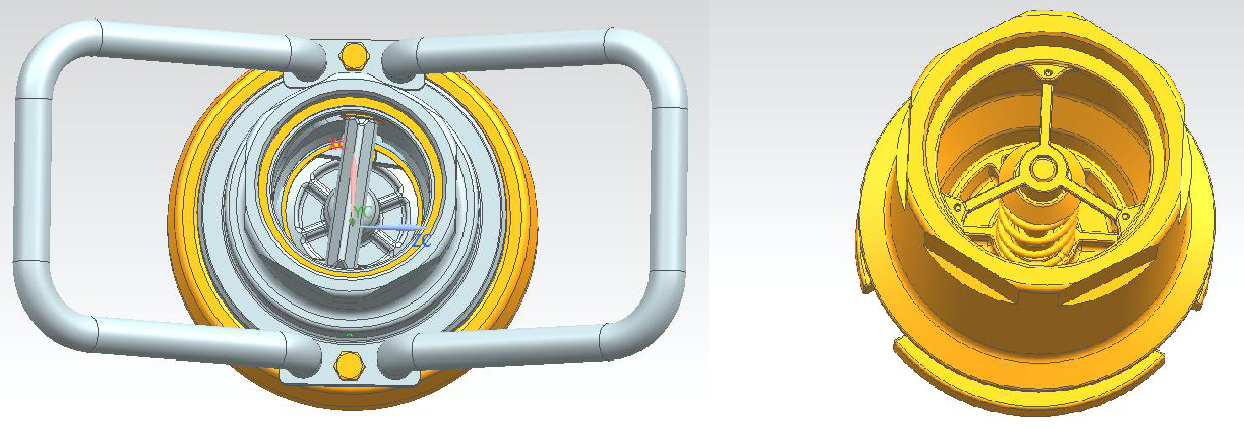

1、產品設計圖：以下為4＂BSP 內螺干式接頭3D 圖。
2、 公頭端組件裝配圖
2.1 2＂BSP 內螺公頭端組件

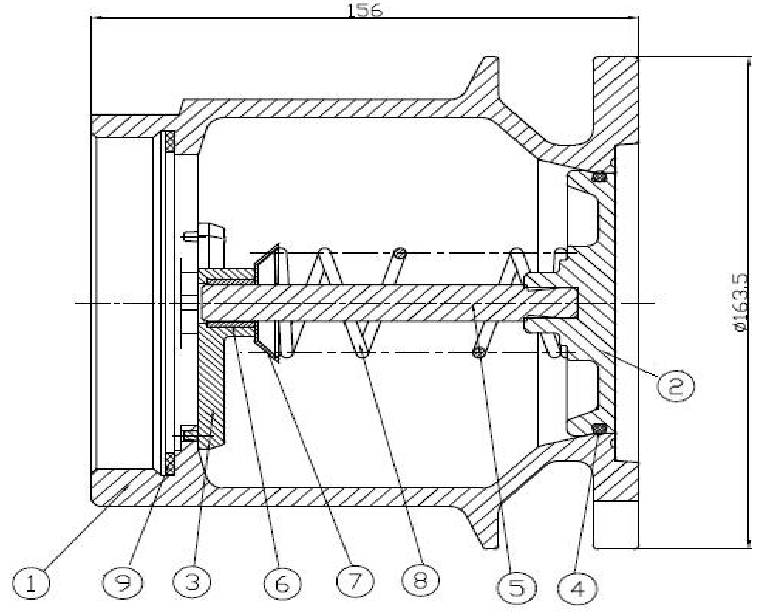

2.2 4＂BSP 內螺公頭端組件
3. 母頭端組件裝配圖

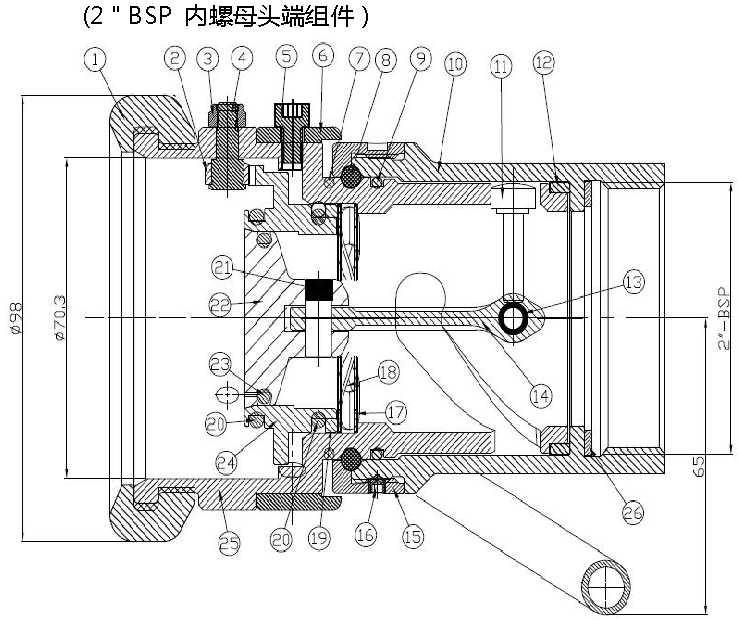

3.1 2＂BSP 內螺母頭端組件

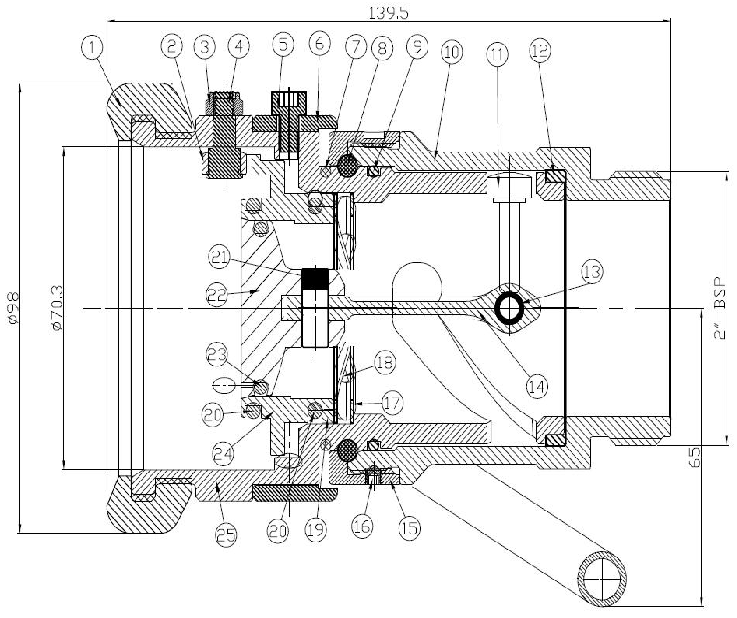

3.2 2＂ BSP 外螺母頭端組件

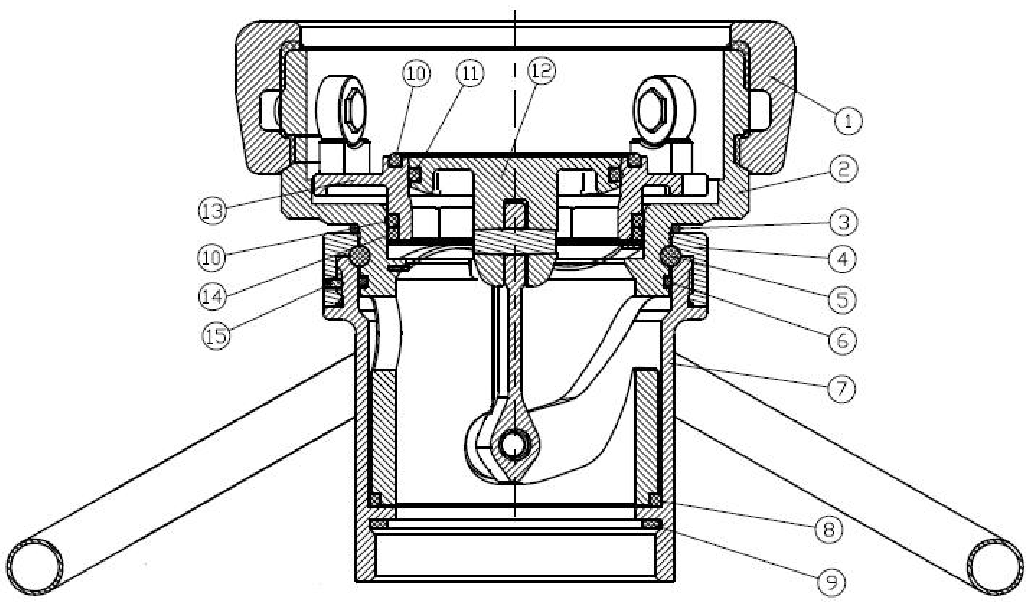

3.3 4＂BSP 內螺母頭端組件
螺母頭端2.png)
備注：螺紋尺寸等于兩英寸的產品使用單把手，其他產品使用雙把手。
CANALHOSE-DC 干式接頭設計特點（以不銹鋼材質為例）
CANALHOSE-DC 干式接頭結構圖,
1、產品設計圖：以下為4＂BSP 內螺干式接頭3D 圖。
2、 公頭端組件裝配圖
2.1 2＂BSP 內螺公頭端組件
2.2 4＂BSP 內螺公頭端組件
3. 母頭端組件裝配圖
3.1 2＂BSP 內螺母頭端組件
3.2 2＂ BSP 外螺母頭端組件
3.3 4＂BSP 內螺母頭端組件
Remark: Products that are equal to 2 inches threads have a single handle，others have double handles.
備注：螺紋尺寸等于兩英寸的產品使用單把手，其他產品使用雙把手。
